一、概述

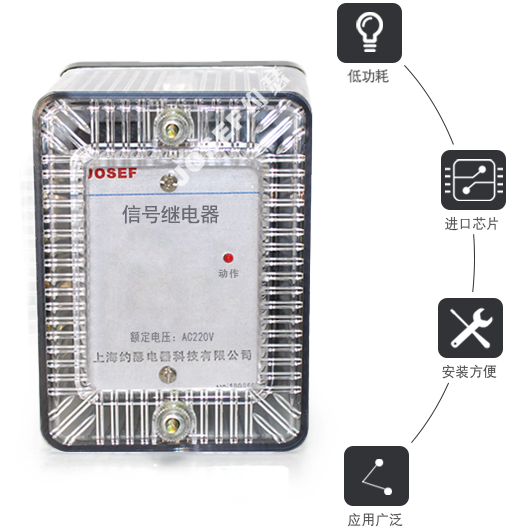

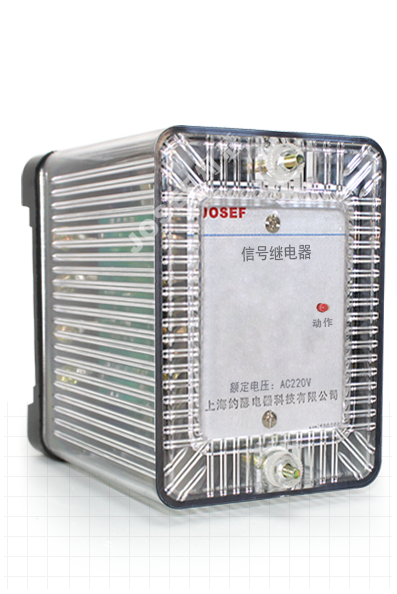

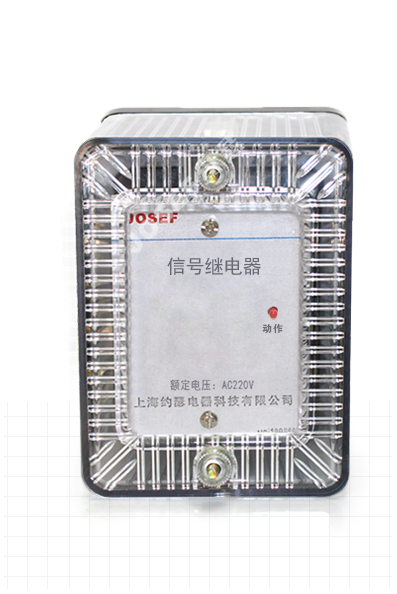

      ZJX-2、ZJX-2H型剪斷銷信號裝置用于水輪發電機組自動化系統中，作為反應水輪機剪斷銷折斷時的信號元件。

      兩種裝置的原理相同，端子1和2接交流50HZ、220電源。水輪機的兩組剪斷銷分別串接在端子3、5和4、6.分別串接于剪斷銷。端子7與8及9與10接于其它執行元件。橋形電路處于平衡狀態時，舌簧繼電器的線圈內無電流通過，即K1,K2線圈兩端電壓為零。

      當任意一組或二組剪斷銷斷裂時，橋形電路失去平衡，線圈K1,K2內有電流通過，舌簧繼電器動作，動合觸點閉合而發出信號。

二、技術參數

額定電壓：AC220V

額定頻率：50HZ

動作電壓：不超過85%額定電壓

動作時間：不大于30MS

三、接線圖

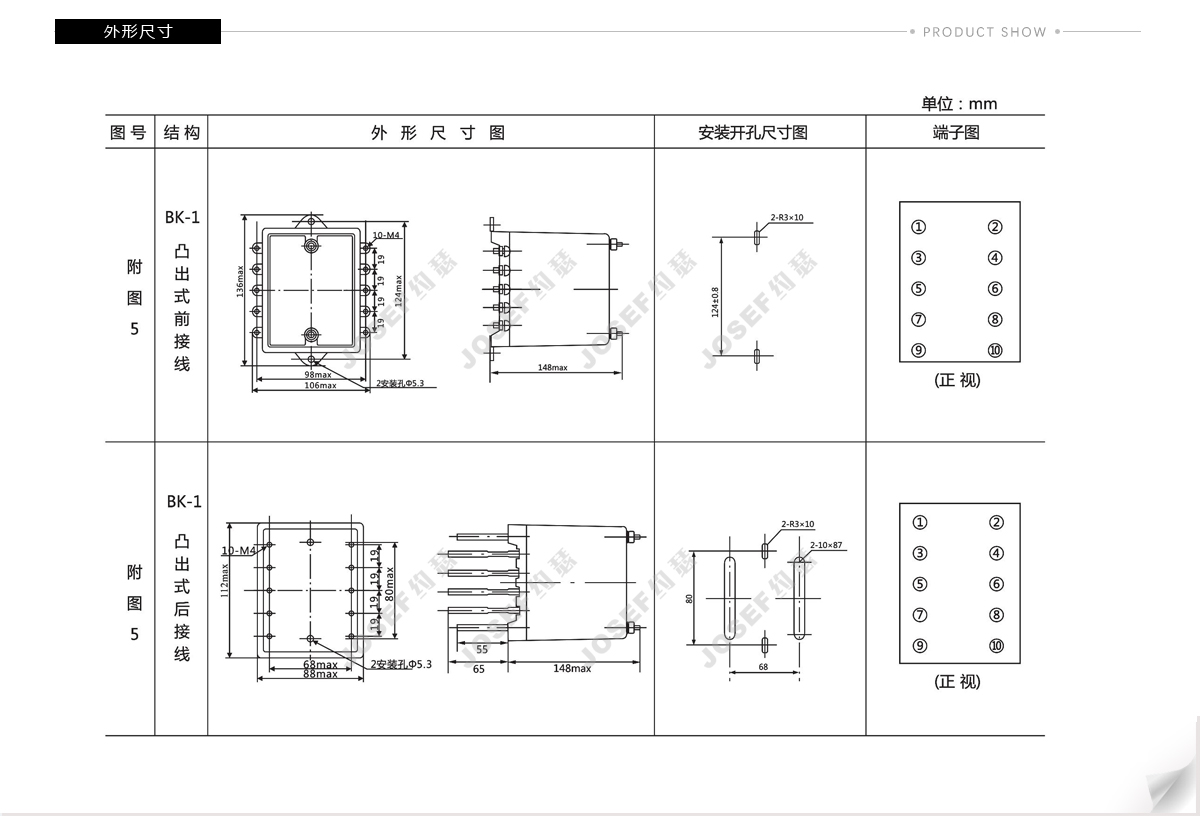

四、開孔尺寸
